ผู้เขียน หัวข้อ: ตัวป้องกันไฟตก/ไฟเกิน/กระแสเกิน Voltage Current Protector (ชิโนไทเมอร์) รุ่น TVPS1-40C, TVPS1-63C, TVPS1-80C  (อ่าน 3963 ครั้ง)

0 สมาชิก และ 1 บุคคลทั่วไป กำลังดูหัวข้อนี้

ออฟไลน์ ลุงเปี๊ยก ที-เน็ตเวิร์ค (อ.สากเหล็ก)

  • ผู้ใหญ่บ้าน..น๊ะจ๊ะ
  • Administrator
  • *
  • กดนิ้วโป้ง.! แทนคำขอบคุณ
  • -มอบให้: 60
  • -จึงได้รับ: 33
  • กระทู้: 5991
  • กำลังใจ : +266/-0
  • Tel/Line 0818462316 (วทพ.24, HS6LPZ)
  • ระบบปฏิบัติการ:
  • Windows NT 10.0 Windows NT 10.0
  • เบราเซอร์:
  • Chrome 125.0.0.0 Chrome 125.0.0.0
  • กลุ่มพิเศษ.. กลุ่มผู้ดูแลเว็บ
    • http://www.gpsteawthai.com
    • <b>กลุ่มพิเศษ..</b>
  • สมาชิกลำดับที่: 1
Share: โพสกระทู้นี้ลงใน Twitter ของคุณ  โพสกระทู้นี้ลงใน Facebook ของคุณ...

TAXNELE Voltage Current Protector
รุ่น TVPS1-40C, TVPS1-63C, TVPS1-80C

เป็นอุปกรณ์ป้องกันไฟตก-ไฟเกิน กระแสเกิน แบบปรับค่าได้ บอกโวลต์ บอกแอมป์



     ตระกูลตามภาพปกด้านบนนี้ มันสามารถตั้งให้ตัดเมื่อ ไฟเกิน / ไฟตก / กระแสเกิน ได้อย่างดี สามารถนำไปใช้ในตู้คอนโทรล หรือนำไปใช้ควบคุมอุปกรณ์เครื่องใช้ไฟฟ้าแสนรักได้ดีมาก ความสามารถของมันให้ดูที่โปรแกรม A1-A15 ผมอธิบายไว้หมดแล้วที่ด้านล่าง เลยไม่จำเป็นต้องมาบอกตรงนี้อีก

    อุปกรณ์ตระกูลอื่นที่สามารถนำมาใช้แทบแทนกันได้เลยกับตระกูลนี้ คือ พวกตระกูลชิโนไทเมอร์ คือมันมีเมนูหลักๆ คล้ายๆกัน และหน้าตาคล้ายๆกัน

    ส่วนหน้าตาอย่างอื่นหลายแบบ หลายยี่ห้อไม่แนะนำ โดยเฉพาะไอ้ตัวสีส้มตามด้านล่างสุดหน้านี้มีข้อจำกัดเยอะสุด ลองไปอ่านดู



  เข้าตั้งค่าโดย
  1. กด Set แช่จนหน้าจอโชว์ A1
  2. กดลูกศร ขึ้น/ลง เพื่อเปลี่ยนค่า
  3. กด Set เพื่อเลื่อนโปรแกรม (A1-A15)
  4. ออกจากโปรแกรม กด Set แช่จนเข้าจอปกติ หรือ ไม่ต้องทำการใดๆรอจนหน้าจอโชว์ปกติ

หมายเหตุ
      - กดปุ่มลูกศรบน ค้างไว้ 6 วินาทีเพื่อ......(ใครรู้บอกมั่ง)
      - คืนค่าโรงงาน กดปุ่มลูกศรล่าง ค้างไว้ 12 วินาที



อ้างจาก: ค่าโปรแกรมต่างๆ
      ด้านล่างคือโปรแกรมต่างๆที่เราต้องป้อน พร้อมคำอธิบายชัดเจน ข้อมูลด้านขวาคือข้อมูลที่ผมป้อนใช้งาน ใครจะแก้ไขเชิญตามสะดวก ข้อจำกัดของแต่ละโปรแกรมอยู่ในวงเล็บขวามือ



A1 การตั้งหน่วงเวลา...วินาที เพื่อจ่ายไฟเข้าระบบในครั้งแรก                                5          (1-500 วินาที)

A2 ตั้งแรงดันเกิน...โวลท์ จึงตัด                                                                 245         (230-300 โวลท์)
A3 เมื่อไฟเกิน กลับมาที่แรงดัน...โวลท์ จึงจ่ายไฟคืน                                         235         (225-295 โวลท์)
A4 เมื่อไฟเกิน กลับมาที่แรงดัน (A3) ภายในเวลา...จึงจ่ายไฟคืน                          20          (1-500 วินาที)
A5 เมื่อตรวจพบไฟเกิน (A2) จึงสั่งตัดไฟภายในเวลา...วินาที                              0.1         (0.1-30 วินาที)
        (ควรตั้งให้ต่ำสุด คือเมื่อตรวจพบแรงดัน เกิน ต้องสั่งตัดระบบเลย )

A6 ตั้งแรงดันไฟตก ต่ำกว่า...โวลท์ จึงตัด                                                     150           (140-210 โวลท์)
A7 เมื่อไฟตก กลับมาที่แรงดัน...โวลท์ จึงจ่ายไฟคืน                                         155           (145-215 โวลท์)
A8 เมื่อไฟตก กลับมาที่แรงดัน (A7) ภายในเวลา...จึงจ่ายไฟคืน                           20          (1-500 วินาที)
A9 เมื่อตรวจพบไฟตก (A6) จึงสั่งตัดไฟภายในเวลา...วินาที                               0.1         (0.1-30 วินาที)
        (ควรตั้งให้ต่ำสุด คือเมื่อตรวจพบแรงดัน ตก ต้องสั่งตัดระบบเลย )

A10 ให้ตัดกระแส เมื่อโหลดเกิน...แอมป์                                                     20          (1 - 40/63/80 แอมป์)
        (ทำงานแทนระบบ over load ได้เลย )
A11 หน่วงเวลา...วินาที เพื่อจ่ายไฟที่ถูกตัดจากข้อ (A12) กลับเข้าระบบ                 30          (1-500 วินาที)
        (หลังจากตัดไฟไปแล้ว มันจะหน่วงเวลา...วินาที เพื่อจ่ายไฟกลับเข้าระบบ
         ถ้ายังพบว่ากระแสเกิน ก็จะตัดไฟ วนไปจนไฟมาปกติ
)

A12 เมื่อตรวจพบกระแสเกิน จึงสั่งตัดไฟภายในเวลา...วินาที                               1.0          (0.1-30 วินาที)

A13 การปรับเทียบค่าแรงดันที่โชว์บนจอ ให้ตรงกับความเป็นจริง                          -3.0            (-9.9 - 9.9%)
A14 ตรวจพบไฟเกิน / ไฟตก ต่อเนื่องกี่ครั้ง ให้ปิดระบบไปเลย                        ไม่กำหนด       (oFF - 1 - 20)
A15 การปรับเทียบค่ากระแสที่โชว์บนจอ ให้ตรงกับความเป็นจริง                            0.0            (-9.9 - 9.9 %)

End จบโปรแกรม
On/oFF คือ ต้องการปิด/เปิดระบบ แบบเมนวล ให้กดปุ่มที่มีสัญลักษณ์
        (แรงดันไฟต้องอยู่ในช่วงที่เครื่องนี้ตั้งค่าไว้ เกินหรือต่ำกว่านั้น ไม่สามารถกดปิด/เปิดได้ )






เอกสารอ้างอิงที่อยู่ในกล่อง



1.





2.





3.

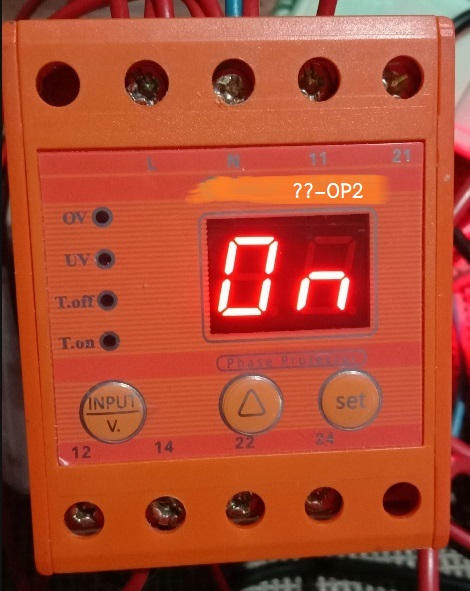

    แต่ที่ผมขัดใจกับการทำหน้าตาและโปรแกรม ให้มันสับสน จนคนนำไปใช้งาน สื่อความหมายผิดหมดเลยคือตะกูลเจ้าตัวสีส้ม ที่ผลิตเทียบเลียนแบบกันหลากหลายยี่ห้อ แต่จะใช้รุ่นลงท้ายด้วย ...-OP2 (1เฟส) และ ...-OP4 (3เฟส)

    กูรู/กรูไม่รู้เอาไปสื่อบนยูทูปกันผิดคือ

1. ต้องตั้งค่าแรงดันก่อน ว่าตัวนี้ใช้กับแรงดัน 220/230/240 ต้องตั้งให้ตรงหรือใกล้เคียงแรงดันใช้งานจริง นี่แหละที่มันผิด
    การตั้งค่า ต้องกดปุ่ม INPUT/V. เพื่อเลือก 22 (220V) 23 (230V) 24 (240V) นี่แหละที่มันลงคลอง
    จริงๆควรเปลี่ยนค่าความหมายเป็น P1, P2, P3 หมายถึงเลือก หน้าตารางที่เท่าไร เพื่อเลือกค่า % ของแรงดันที่ต้องการให้มันทำงาน ตั้งแต่ 176 โวลท์ - 288 โวลท์  (ดูตารางด้านล่างประกอบ)


2. คราวนี้ต้องการตั้งตัด ไฟเกิน / ไฟตก  เช่น เราต้องการให้ไฟตกตัดที่ 190 โวลท์ และไฟเกินตัดที่ 250 โวลท์ ข้อเสียคือมันป้อนค่าไฟตก/ไฟเกินไม่ได้ มันให้ป้อนเป็น % เลยต้องมานั่งทำตาราง (แต่ในที่นี้มีคนทำให้แล้วบนเน็ต ผมเลยขอยืมมาใช้แทน)
    2.1 สมมุติเราจะตั้งไฟตกก่อน เราต้องตั้ง INPUT/V. เป็น 24 หรือ P3
    2.2 กดปุ่ม SET ไปที่ดวงไฟ UV ติด แล้วเลือก 20 (ก็หมายถึง 20% หรือ 192 โวลท์ เป็นค่าที่ใกล้เคียง 190 โวลท์ที่สุด ดูตามตาราง)
    2.3 ทีนี้เราต้องตั้งตัดไฟเกิน 250 โวลท์ (OV นี่แหละมันมีโหมดเลือก 22, 23, 24 ได้ครั้งเดียว) และค่าตามตาราง 24 หรือ P3 มันต่ำสุดได้แค่ 264 โวลท์ สรุปคือทำไม่ได้ตามต้องการ นี่คือข้อเสียที่น่าหงุดหงิด

3. เมนู T.on คือ การตั้งค่าเวลาไฟฟ้ามาปกติ ให้จ่ายไฟเข้าระบบภายในกี่นาที มันใช้ค่าเดียวกัน (น่าโมโห) เลือกได้แค่หลักนาทีเท่านั้นคือ 0-15 นาที  น่าหงุดหงิดที่เงื่อนไขนี้อีก เพราะถ้าเราตั้ง 0 ไว้ และเมนู T.oFF ตั้งไว้ 2 วินาที (เลือกได้0-5 วินาที) มันจะมีปัญหาคือ พอไฟมาปกติ/ไฟตก มันจะตีรัวๆ ทุก2วินาที หรือคือตัดไฟ/ต่อไฟที่ระยะเวลา 2 วินาทีเท่านั้น นี่แหละหงุดหงิดที่สุด ตรงนี้ถ้ามันแยกค่ากันได้ กับเปิดเครื่องครั้งแรกจะดีมาก

*** ทำไมผมถึงทราบ ก็คราใจมันแต่แรกแล้วว่ามันไม่ใช่ตามที่กูรูบนยูทูปบอกนานั่น เลยตัดสินใจเอาหม้อแปลงแบบวาริแอคมาจำลองทำไฟเกิน ไฟตก เพื่อทดสอบค่าที่ตั้งต่างๆ ว่ามันตัดค่าไหน ผลคือตามที่ผมอธิบายด้านบน ***

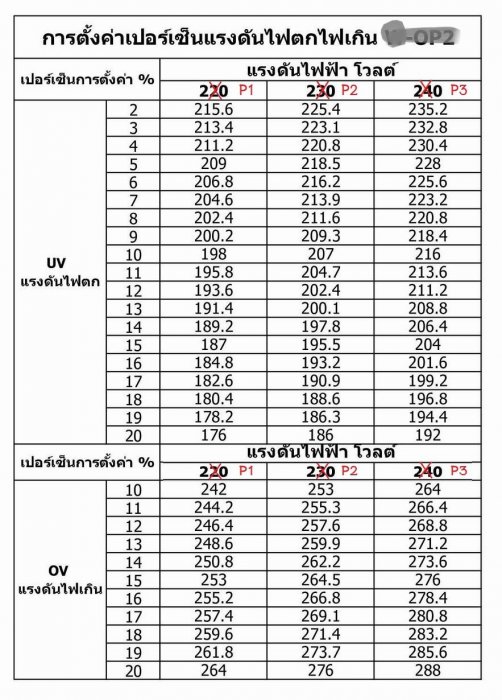

ภาพตารางโปรแกรมนี้แหละ มันผิด มันควรแก้ไขเป็น
   22  ที่สื่อสอนกันบนคู่มือโปรแกรมว่ามันคือ 220โวลท์  แก้ให้เป็น P1
   23  ที่สื่อสอนกันบนคู่มือโปรแกรมว่ามันคือ 220โวลท์  แก้ให้เป็น P2
   24  ที่สื่อสอนกันบนคู่มือโปรแกรมว่ามันคือ 220โวลท์  แก้ให้เป็น P3

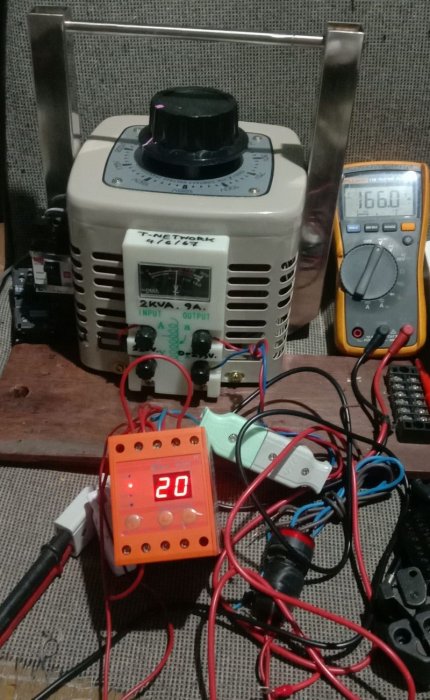

นี่ครับ ภาพหลักฐานการทดสอบ
